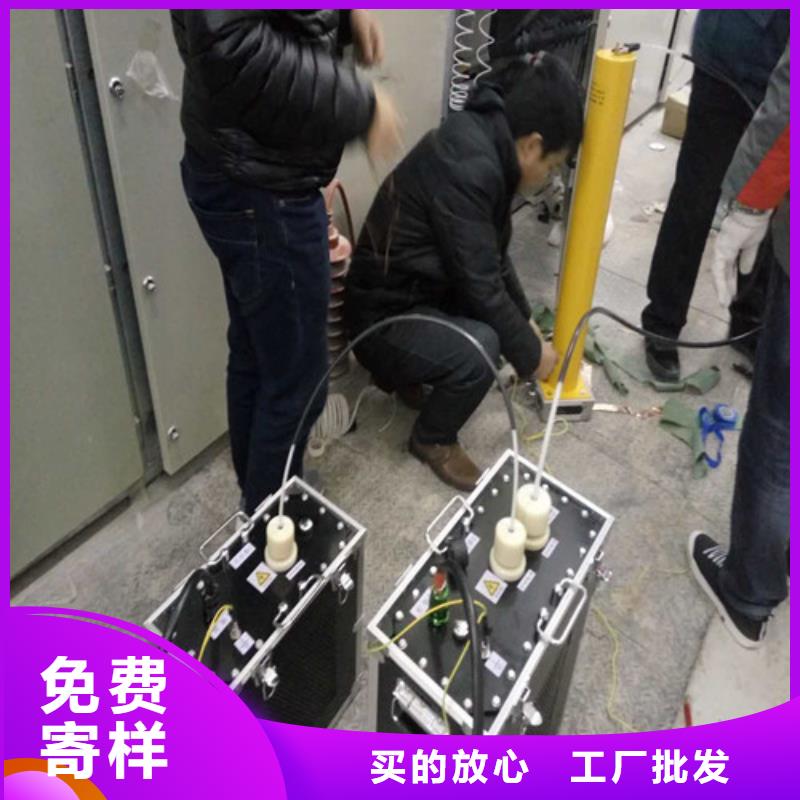

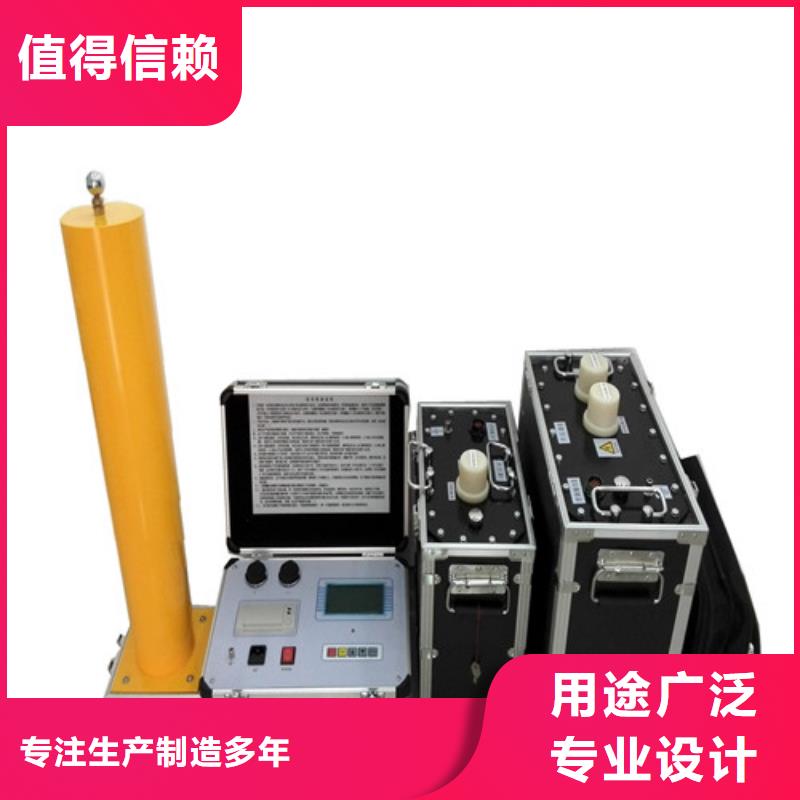

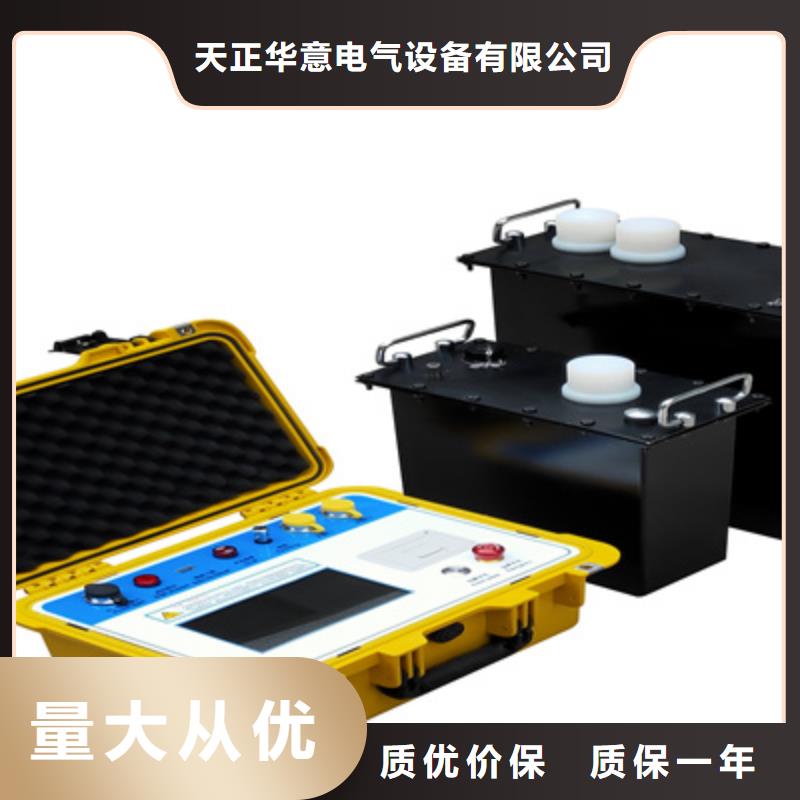

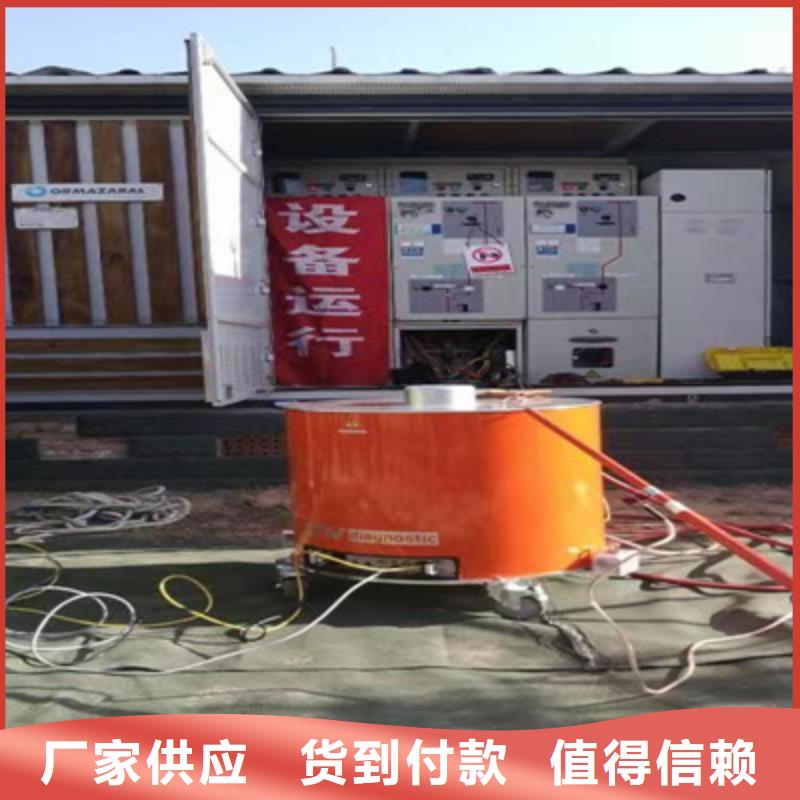

超低频高压发生器,【天正华意电气设备(中山市分公司)tianzh3611-12】主营超低频高压发生器,致力于为您提供价格合理、质量可靠、发货迅速的服务。此外,我们还提供按需定制的服务,以满足您个性化的需求。联系人:杨经理-【18762195566】,地址:平度市平安路2号。

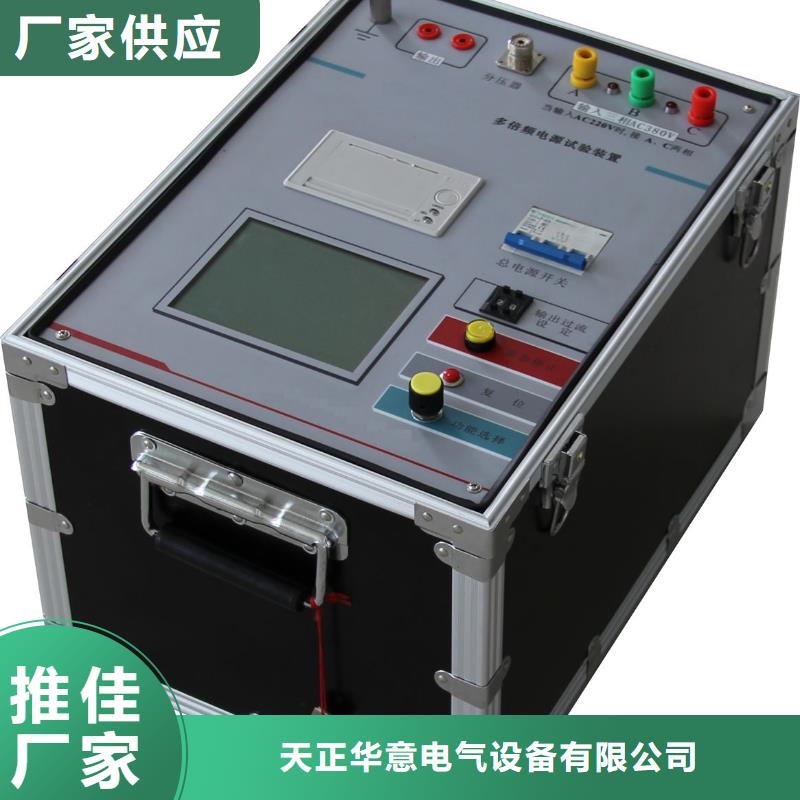

超低频高压发生器 .升压变压器（做变压器感应耐压试验用）1）额定容量：10KVA2）低压输入电压：0～350V3）高压输出电压： 800V三、面板说明1.输入380V .显示屏 3.输出350V保险开关电源6.复位打印机旋转鼠标采样接地四、工作原理(单相AC380V输入感应耐压也如下图)采样接线方式：做PT感应耐压试验，请将采样线与变频源输出到PT二次侧的线分开并接在一起；做变压器感应耐压试验，请将采样线分开并接在升压变压器的350V端，试验时看升压变压器上的电压表、电流表。因为采样电压为0~500V。五、使用说明1. 安装接线1)在变频电源箱的输入端接上电源，输出端暂不接线。将变频电源箱的接地端（GND）可靠接入保护接地（接地网）。2)变频电源箱空试正常后，将其输出端与升压变压器的输入端连接好，将（800V，150HZ）端与被试品连接。3)使用专用联接线将升压变压器上的试品电压采样，与变频电源输出联接。4)使用前确保变频电源及变压器可靠接地，当检查所有联线正确后不带被试品，空升变频电源至输出额定电压值。5)当变频电源显示输出电压正确后，才能带试品进行耐压试验。6)被试品加压绕组一般选择容量较大的绕组，通常为辅助二次绕组，且额定电压100/√3；也可以将二次100V绕组串联使用可以降低（即降低变比、PT的变比值变小），减小输入电流，保护被试品。7)采用非加压绕组进行耐压试验要加补偿电感。8)PT感应耐压试验时，二次绕组严禁短接、接地，只需要将PT高压尾及外壳接地。采样

超低频高压发生器 变频电源操作指南1）打开电源，按下复位键，显示如图1。转动鼠标至“变频耐压测试”位置。图12）按下鼠标，转动鼠标至“手动”位置，按下旋转鼠标，出现图2。图23）按下旋转鼠标显示如图3，此时光标会停留在“参数设置”。图34）按下鼠标，光标显示到“功率”：5％，转动鼠标“功率”显示为6％，如图4。图45）按下旋转鼠标到“试验频率”，如图5。选择所需试验要用的频率（光标需要按停过个0，“030.0HZ”停在3的位置上，这是顺时针旋转增加频率）。等频率设定完成后按下鼠标确认，光标进入到“耐压时间”设定。6）“耐压时间”设定也是转动鼠标选择相应的位置，设定需要的时间，按下鼠标确认。7）设定“过流保护”（一般设为15A）。“过压保护”设定值大于试验的20％就可以。过压保护设定完成后按下鼠标确认。8）全部试验参数设置完成后，光标会回到“参数设置”，这时要转动鼠标到“开始试验”位置。按下鼠标确认，旋转鼠标就会有电压输出，光标会停在（试验频率）上，如图5。图59）按下鼠标，光标在“功率”位置再转动鼠标，观察显示屏“试验电压”，升到所设定的试验电压时，停止转动鼠标。按下鼠标，光标停在“停止”位置，这时就不要操作设备了，设备自动完成计时。耐压时间到达时蜂鸣器开始报警并自动降压到零位。显示如图6。图610）选择对应的选项，按鼠标确认完成整个试验过程。11）每次试验进行时如无特殊情况出现时，请不要按复位键、旋转鼠标停机，要等40秒计时结束自动降压。免突然停机会有反冲电压。注：在做下一次试验前，必须按“复位”键三次后在进行参数设置，否则设置就不正常，设备不能正常工作，如果设定时出现失误请按“复位”重新设置。

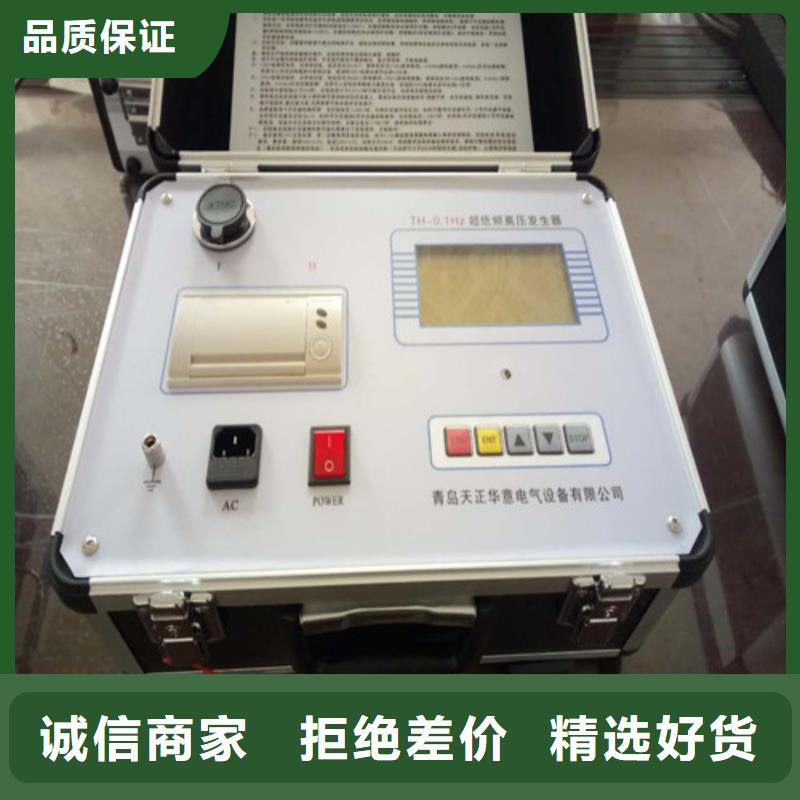

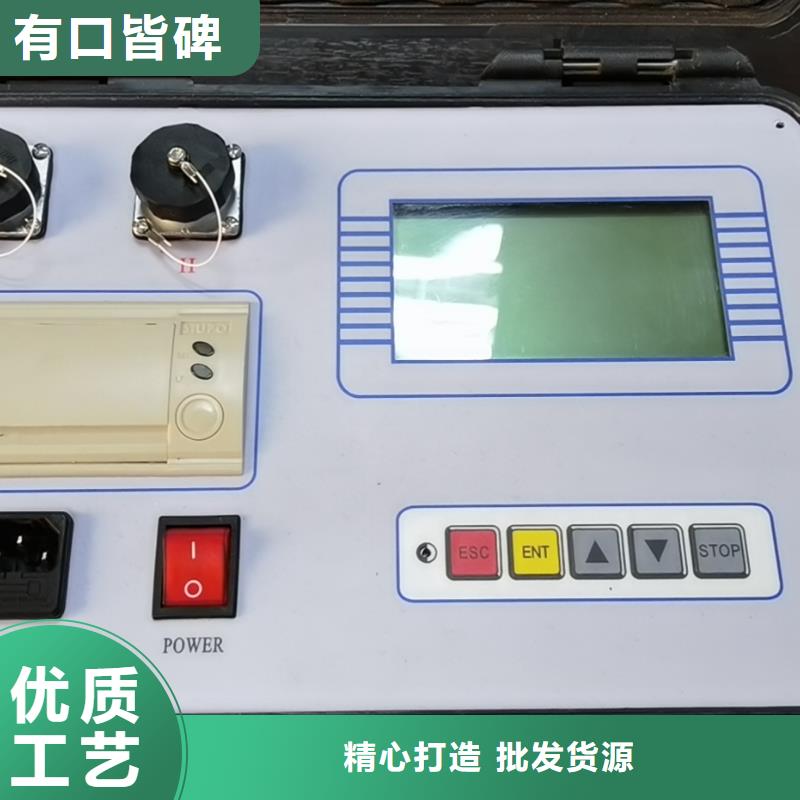

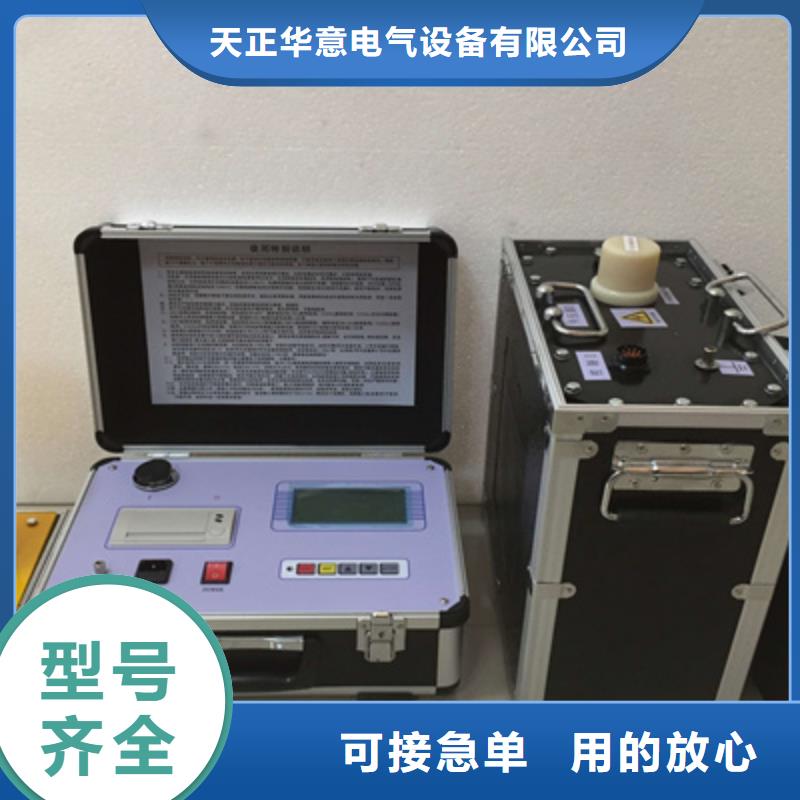

超低频高压发生器技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。
