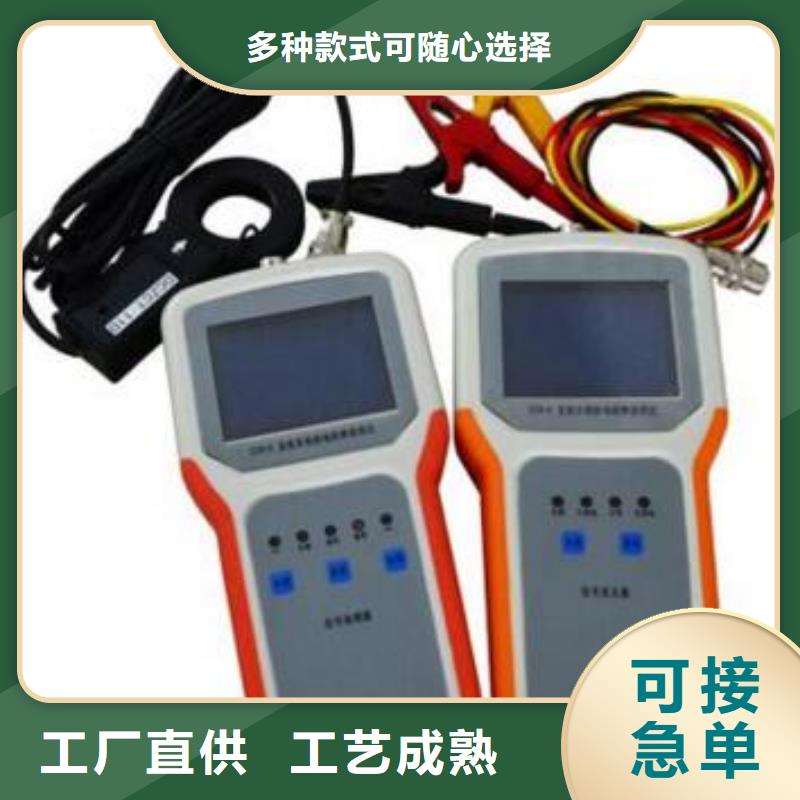

直流系统接地故障定位仪TH-3000不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、装置构成及原理2.1 装置的构成该装置由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。 2.2 装置的工作原理定位装置的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测装置发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

直流系统接地故障定位仪技术参数1、信号发送器：工作电压：直接从母线上取电(工作电压为48V～260V)母线接地电阻检测范围：0-500 KΩ母线接地电阻测量精度：误差≤10％功耗：小于10W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.7㎏适应温度：-10℃-＋50℃2、接收器：工作电压：12V（锂电池工作,工作电压为10.8V～12.6V）支路接地电阻检测范围：0-200 KΩ支路接地电阻测量精度：误差≤10％ 功耗：小于1W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.5㎏适应温度：-10℃-＋50℃四、前面板各部件功能及菜单介绍：（一）、信号发送器1、电源开关：开关置ON，接通工作电源，电源指示灯亮。2、母线/支路：开关置母线时，仪器检测母线（电桥测量）；开关置支路时，仪器检测支路（电桥不测量）。3、显示器：彩屏，分辨率320＊240，动态显示。（二）、接收器 、电源开关2、按键：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(确定)。3、显示器：彩屏，分辨率320＊240，动态显示。（三）、 接收器菜单说明:1、报警门限设定支路接地报警门限2、语音功能（1）、总开关语音总开关（2）、开机语音未启用（3）、同步提示未启用（4）、电池欠压开：电池电压低于10.8V时 ，语音报警输出关：电池电压低于10.8V时 ，蜂鸣器报警输出（5）、接地报警开：接地电阻小于等于报警门限时 ，语音报警输出关：接地电阻小于等于报警门限时 ，蜂鸣器报警输出3、同步信号开：发送机接收机有同步信号（优先选用、测量准确）关：发送机接收机无同步信号4、检测方式自动检测：表示实时检测，无须人工按键手动检测：表示需按ENTER键才进入检测5、开机显示未启用6、开始检测进入检测界面

直流系统接地故障定位仪开机后分析仪将主动启动检测桥对系统进行检测。主界面状态栏显示了当前系统的工作状态：电流：该值大小表示分析仪工作在当前检测桥投入大小模式下,可通过“调幅”键进行设定；频率：系统默认显示0.25HZ；波形：显示分析仪当前投入检测桥的波形类型，可通过“波形”键进行设定；模式：显示分析仪当前工作模式，可通过“模式”键进行设定；5．3 .2探测仪界面操作与显示将充好电的5号充电电池装入探测仪电池仓，并将采集器与探测仪相连后，开启探测仪“电源”开关，即进入探测仪功能选择界面： 功能选择画面在该界面下，用户可以通过“功能”键在“故障定位波形分析”、“故障信号频谱分析”、“直流漏电电流测试”三个功能之间切换。当“◇”符号位于该功能项前时表示该功能项处于状态。状态栏分别显示了当前接入采集器的类型，分析仪投入检测桥时形成的波形状态，电压幅值，检测桥投入的频率，通信状态，电池电量等信息，采集器类型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形状态显示：“”表示当前分析仪投入检测桥时形成的波形形态为方波，“”表示当前分析仪投入检测桥时形成的波形形态为正弦波。选定好功能项，将探测仪采集器钳入被测支路，按下“测试”键即可按选定的功能对被测支路进行检测。注意：当使用A型采集器进行检测时分析仪波形状态必须调节为“”，使用D型采集器极进行检测时，必须调节波形状态为“”。
